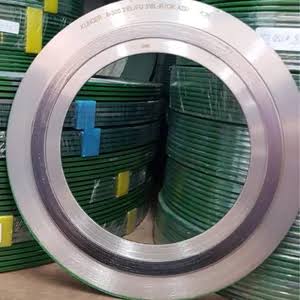

Spiral Wound Gasket (SWG) - CGI / CG / Basic
Brand: Flexitallic, Klinger, Nichias Tombo, Teadit, Garlock, atau setara (sesuai spesifikasi proyek)
Spiral Wound Gasket (SWG) adalah jenis gasket semi-metalik yang paling umum digunakan pada sistem perpipaan industri bertekanan tinggi. Dibuat dari pita logam bergelombang yang dipilin secara spiral bersama bahan pengisi (filler) elastis seperti Graphite, PTFE, atau Mica.
Konstruksinya memberikan daya pemulihan elastis (recovery) yang sangat baik saat terjadi fluktuasi tekanan, getaran mekanis, maupun ekspansi termal pada jalur pipa.
Tipe Ring SWG:
Style CGI: Dilengkapi Inner Ring dan Outer Ring untuk perlindungan maksimal dari tekukan internal dan penentuan posisi presisi (tipe paling direkomendasikan).
Style CG: Dilengkapi Outer Ring untuk pemusat (centering) di antara baut flange.
Style R / Basic: Tanpa ring pendukung, khusus untuk flange tipe Tongue & Groove atau Male & Female.
Spesifikasi:
Ukuran Flange (Size): DN15 – DN1500 (1/2" – 60")
Standar Desain: ASME B16.20, EN 1514-2, DIN, JIS B2404
Kelas Tekanan (Pressure Rating):
ANSI/ASME: Class 150#, 300#, 600#, 900#, 1500#, 2500#
JIS: 10K, 20K, 30K
PN/DIN: PN10, PN16, PN25, PN40, PN64, PN100
Material Winding (Pita Metal): Stainless Steel 304/304L, 316/316L, 321, 347, Duplex, Inconel, Monel
Material Filler (Pengisi): Flexible Graphite (High Temp), PTFE (Chemical/Corrosive), Mica, Ceramic
Material Outer & Inner Ring: Carbon Steel (Zinc Plated/Painted), SS304, SS316, SS316L
